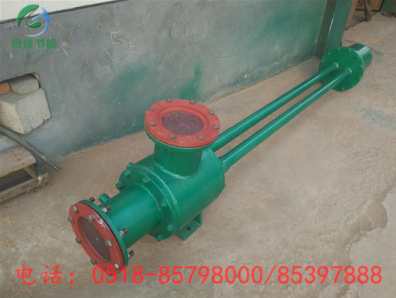

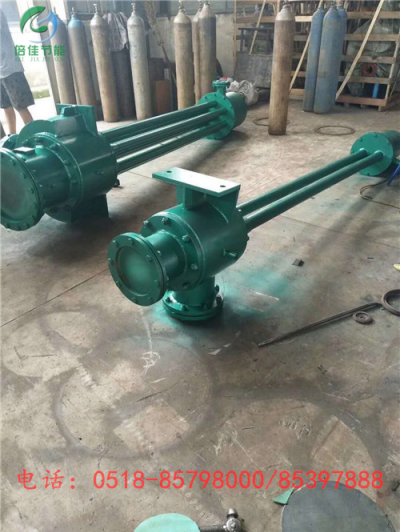

射水抽气器
一、射水抽气器产品用途:
用于火力发电厂抽吸凝汽器真空和其它需要真空适用范围：N3MW-N600MW的设备之用，属节能环保型机组的旧水抽改造，汽抽改水抽，或新机组配套使用（已为国内多家汽轮机厂多台机组配套）。
二、射水抽气器特点:
三、1、结构简单，安全可靠，寿命长，噪音低，投资少；
四、2、对工作水质要求低，通流部件采用耐腐蚀材料并进行特殊设计，效率高；
五、3、有良好的启动性，能耗小，建立真空快；
六、4、可实现余速利用，抽吸轴封加热器内不凝结气体；
三、射水抽气器产品规格及常规配套表数:
| 抽气器型号 | 抽气量 ( 吸入室压力 0.04MPa) | 配套射水泵 | 适用于汽轮机组容量 | |
| 泵 | 电机 | |||
| TDLY-N3 | 7.0kg /h | IS80-50 -200A | Y 160M 1-211KW | N3MW 以下 |
| Q 60m3 /h H 40m | ||||
| TDLY-N6 | 8.5kg /h | IS100-65-200B | Y 160M 1-2 | N6MW |
| Q 90m3 /h H 39m | 18.5KW | |||
| TDLY-N12 | 10.5kg /h | IS100-65-200B | Y 160M 1-2 | N12MW |
| Q 90m3 /h H 39m | 18.5KW | |||
| TDLY-N25 | 12.5kg /h | IS125-80 -200A | Y 200L -2 | M25MW-N25MW-N50MW |
| Q 150m3 /h H 40m | 30KW | |||
| TDLY-20 | 20kg /h | 200S-42 | Y 225M -2 | N50MW( 方案一 ) |
| Q 280m3 /h H 42m | 45KW | |||
| TDLY-32 | 32kg /h | 250S -39A | Y280S-4 | N50MW( 方案二 ) |
| Q 420m3 /h H 36m | 75KW | |||
| TDLY-40 | 40kg /h | 250S-39 | Y 315L -4 | N100MW-135MW |
| Q 486m3 /h H 39m | 160KW | |||
| TDLY-90(I) | 85kg /h | 350S -44A | Y 315M 1-4 | N200MW |
| Q 1116m3 /h H 36m | 220KW | |||
| TDLY-90( II ) | 90kg /h | 350S-44 | Y 315M 1-4 | N300MW( 配两台 ) |
| Q 1260m3 /Hh 44m | 220KW | |||
| TDLY-90( III ) | 90kg /h | 350S-44 | Y 315M 1-4 | N600MW( 配三台 ) |
| Q 1260m3 /Hh 44m | 220KW | |||
| 注 : 本公司可以按用户要求提供相应的射水抽气器 | ||||
七、射水抽气器技术说明：
八、1、用户提供机组容量、旧抽气器型号、技术参数，原射水泵、电机参数。
九、2、确定更换目的：是以提高真空为主，还是保持目前真空以降低耗功为主。
十、3、提供原抽气器进水管径、空气管径及标高，以方便我公司生产的射水抽气器参照执行，安装时方便省时，减少劳动强度。
十一、4、改造前我公司提供改造方案、效益分析报告一份、安装图一份，作为用户参考文件。
五、射水抽气器安装说明：
1、抽气器本体出厂前已经过0.5Mpa水压试验和干空气抽吸试验，安装后应确保连接法兰，真空表接头等处严密不漏。
2、抽气器进气管与凝气器空气管连接长度应尽量短以降低抽气阻力。
3、抽气器安装应垂直，各段在组合时应严格对中，支撑支架应稳固。
4、抽气器安装高度应适中，减少压力损失，排水管插入水箱深度以250mm～300mm为宜。
5、闭式循环因水温逐渐升高，需要定时补充冷却水冷却水尽可能补到水泵进口处，充分发挥其冷却效果。
6、当每台机组仅安装一台抽气器时，空气管路不必过高，当安装两台抽气器时，为避免水箱的水经备用抽气器逆止阀返入凝汽器，其空气连通管高度≥11m。
六、射水抽气器改造实例：
某电厂N50MW上汽机组，配套水抽技改为TDLY-32型后，水泵叶轮按要求进行切割，射水泵电流由102A下降为84.3A，机组真空由93Kpa提高到95Kpa，排汽温度由42℃降低为38℃，利用新水抽的余速抽气器，轴封风机停止投入电流又节约5A。
