冷油器

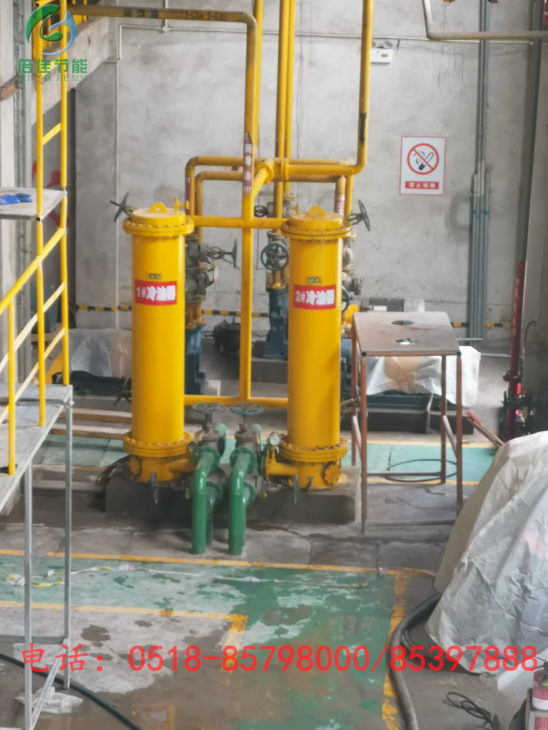

　　一、管式冷油器用途：

　　工矿企业中的汽轮机、风机、磨煤机、水泵及舰船动力方面等大中型机械设备的润滑油均离不开油冷却器。

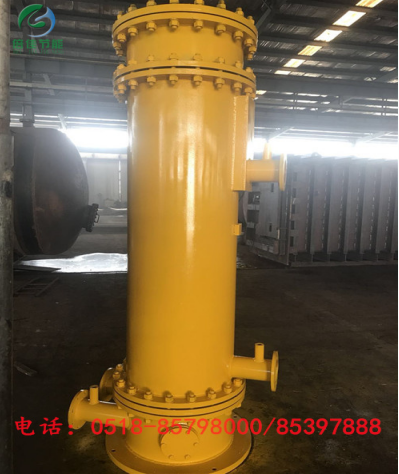

　　二、管式冷油器产品结构与工作原理：

　　三、管式冷油器流动特点仍为油经壳程，水经管程。管外油侧传热系数为管内传热系数的1/10-1/20，热阻主要在油侧。本设备将传统的弓形隔板改为旋流导板，主要原理为：冷却油经冷油器壳程，随旋流导板导向旋转前行，油在旋转同时沿管周方向冲刷，管的结构参数是经多次对比试验进行优选的结果，性能优良，使用安全可靠，为汽轮机组理想的辅机配套产品。

　　三．管式冷油器产品特点：

　　四．管式冷油器与其他型式冷油器相比有如下优点：

　　五．1、传热效率高是板式冷油器的2－3倍

　　六．2、结构紧凑，其紧凑度为板式换热器1－2倍

　　七．3、油阻小：因采用旋流导板，油进入为切向流动，有利于流体运行

　　八．4、使用寿命长，安装检测方便：换热管热膨胀应力小，故不存在常见的换热胀劣，泄漏问题。因其仍为管壳式结构，安装检修方便。

　　四．管式冷油器产品系列性能及技术规范：

汽轮机	冷油器	冷却面积	冷却油量 t/n	设计温度		高温度°C	设计	配用冷油
型号	（投影）m2	（投影）m2	冷却油量 t/n	进	出	高温度°C	水量t/n	器台数
N1.5	LY-10	10	8	55	45	33	25	1
N3	LY-10	10	8	55	45	33	25	2
N6	LY-12.5	12.5	8.7	55	45	33	25	2
N12	LY-17.5	17.5	12.6	55	45	33	30	2
N12	LY-20	20	12.6	55	45	33	30	2
N20	LY-30	30	27	55	45	33	65	2
N25	LY-35	35	30	55	45	33	85	2
N30	LY-42	42	36.9	55	45	33	102	2
N50	LY-48	48	40	55	45	33	112	2
N100	LY-55	55	47	55	45	33	135	3
N125	LY-60	60	52.8	55	45	33	150	3
N200	LY-75	75	72	55	45	33	170	3
N300	LY-95	95	120	55	45	33	200	3

　　凝汽式汽轮机用冷油器性能、规范

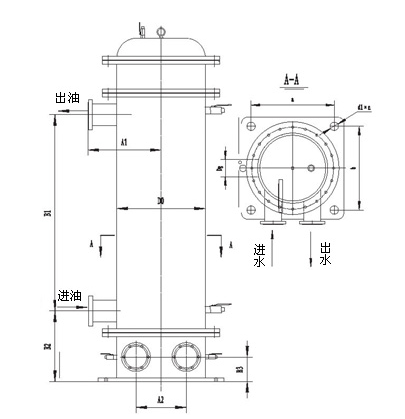

　　五、管式冷油器产品外形尺寸：

冷油器型号	壳体外径D0	A1	A2	B1	B2	B3	底坐			接管规格Dg	重量 t
冷油器型号	壳体外径D0	A1	A2	B1	B2	B3	a	b	D1*n	接管规格Dg	重量 t
LY-10	352	340	230	1050	345	150	380	380	20*4	65	0.32
LY-12.5	352	340	230	1380	345	150	380	380	20*4	65	0.86
LY-17.5	402	350	240	1465	345	150	430	430	23*4	80	1.27
LY-20	402	350	240	1600	370	150	430	430	23*4	125	1.3
LY-30	502	400	300	1150	503	180	525	525	23*4	125	1.35
LY-35	502	400	300	1300	503	180	525	525	23*4	150	1.4
LY-42	502	400	300	1600	503	180	525	525	23*4	150	1.47
LY-48	502	400	300	1700	503	180	525	525	23*4	150	1.6
LY-55	650	505	330	1520	503	200	680	680	25*4	150	1.9
LY-60	650	505	375	1720	550	200	680	680	30*4	150	2.42
LY-75	650	505	375	2100	550	200	680	680	30*4	150	2.7
LY-95	700	505	400	2170	605	200	730	730	30*4	200	3.2
