取样冷却器

　　一:取样冷却器概述

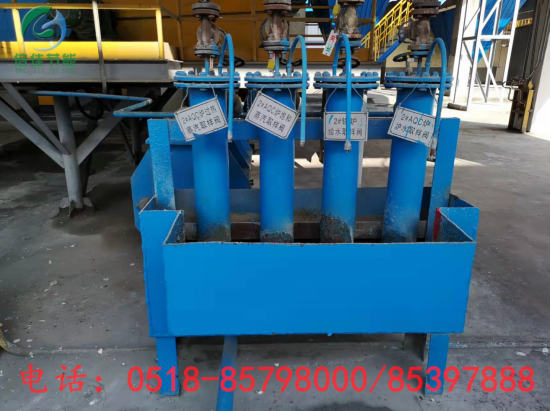

　　取样冷却器用于锅炉房或电厂内汽水化验取样冷却，即用于温度较高的液体和气体等介质换热。锅炉及热力系统中的水大都温度较高，而高水温不便于取样测定化验，所以在取样中应加以冷却，即把取样点的样品引进取样冷却器进行冷却，取样时一般要求保证流量在500-700mL/min时，样品温度由450°能冷取到30-40度以下，满足中华人民共和国电力行业DL/T457—91的标准。

　　二:取样冷却器结构特点

　　取样冷却器产品一般都是采用蛇形管表面冷却结构。取样的导管均采用不锈钢管，避免了样品在取样过程中被导管中的金属腐蚀产物污染。

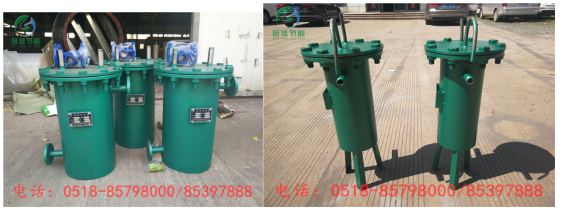

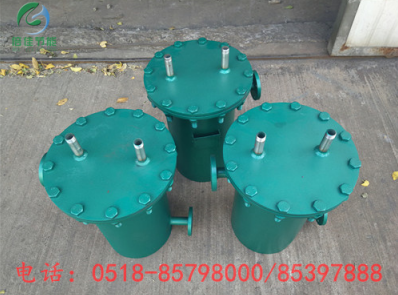

　　取样冷却器的型式有：单功能取样冷却器和组合型取样冷却器，具有结构紧凑、传热效率高、清洗方便、使用寿命长等优点。

　　三:取样冷却器订货说明

　　1：取样冷却器管程的工作压力与样品进口温度。

　　2：取样冷却器壳程的工作压力。

　　3：取样冷却器一般选型常为：QYL-159/0.30、QYL-219/0.40和QYL-273/0.50。

　　4：下表红色为取样冷却器推荐常用配置。

材质选定	结构形式	接管
壳体材质选：碳钢20#和不锈钢304	单独型、组合型	Ø10x1.5 、Ø12x2、Ø14x2、Ø16x3、Ø18x2、Ø18x3、Ø21x3
取样管选：不锈钢304和不锈钢316	是否含水槽支架	进汽口：法兰、焊接
取样管选：不锈钢304和不锈钢316	是否含水槽支架	进水口：法兰、螺纹

规格型号	管内压力	管内温度	冷却面积	取样管直径
QYL-133/0.23	0-10MPa	0-380℃	0.23m2	Ø10x1.5
QYL-159/0.30			0.30m2	Ø12x2
QYL-219/0.40			0.40m2	Ø14x2
QYL-245/0.43			0.43m2	Ø16x3
QYL-254/0.45			0.45m2	Ø18x3
QYL-273/0.48			0.48m2
QYL-325/0.55			0.55m2
QYL-219/0.60	0-16MPa	400-540℃	0.60m2	Ø16x3
QYL-273/0.72	0-16MPa	400-540℃	0.72m2	Ø18x3
